Manfaat Magnet pada Stopwatch - Cara Kerja Stopwatch Analog dan Digital

Stopwatch adalah suatu alat yang digunakan untuk mengukur interval waktu. Resolusi pada sebuah stopwatch menunjukkan interval waktu terkecil yang masih dapat diukur dan ditampilkan oleh sebuah alat ukur. Setiap stopwatch terdiri dari 4 (empat) elemen yaitu sumber daya, time base, counter dan sebuah layar penunjukkan atau display.

Jenis Stopwatch
1. Analog

• Prinsip pengoperasian pengukuran waktu oleh perpindahan secara mekanis
• Interval waktu minimum: 3 jam tanpa pengulangan
• Bentuk fisik: permukaan putih bersih tidak berwarna. Terdapat tanda selesai hitam atau merah dan jarum hitam atau merah.

2. Digital

• Prinsip pengoperasian pengukuran waktu oleh osilator time base
• Interval waktu minimum:48 jam tanpa penggantian baterai
• Menyediakan karakter yang dibatasi untuk jam, menit, sekon (biasanya :)

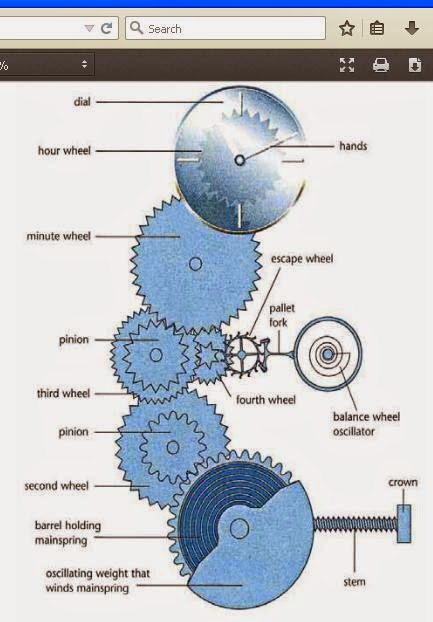

Prinsip Kerja Stopwatch Analog

• Sumber daya yang digunakan adalah gulungan pegas helical yang menyimpan energi yang didapatkan dari pergerakan pegas.
• Time base biasanya roda keseimbangan yang berfungsi seperti puntiran bandul.
• Kecepatan pegas membuka dipengaruhi oleh roda keseimbangan yang didesain untuk menghasilkan osilasi dengan perioda yang tetap dan konstan.
• Membukanya gulungan pegas inilah yang menggerakkan indikator counter
• Counter tersusun atas deretan persneling yang membagi kecepatan putaran dari pelepasan roda ke kecepatan putaran dengan teliti untuk penunjukkan detik, menit dan jam.

Prinsip Kerja Stopwatch Digital

• Sumber daya yang digunakan adalah sebuah baterai yang mensuplai daya untuk osilator, counter dan sirkuit display
• Time base yang biasanya digunakan adalah osilator kristal quartz dengan frekuensi nominal 32 768 Hz.
• Sirkuit counter terdiri dari pembagi digital yang menghitung osilasi time base untuk setiap perioda yang berhubungan dengan tombol start/stop
• Layar display biasanya mempunyai tujuh atau delapan digit.

Kesimpulan:

Prinsip kerja stopwatch analog adalah menggunakan cara kerja mekanis, stopwatch digital dengan prinsip elektronis. Jadi, kegunaan magnet pada stopwatch adalah  prinsip magnetis terdapat pada stopwatch terutama pada stopwatch digital yaitu pada layar LCD dan speaker yang digunakan.

Daftar Pustaka

Jeff C. Guest, Stopwatch and Timer Calibrations, 2009, NIST, Department of Commerce, USA
